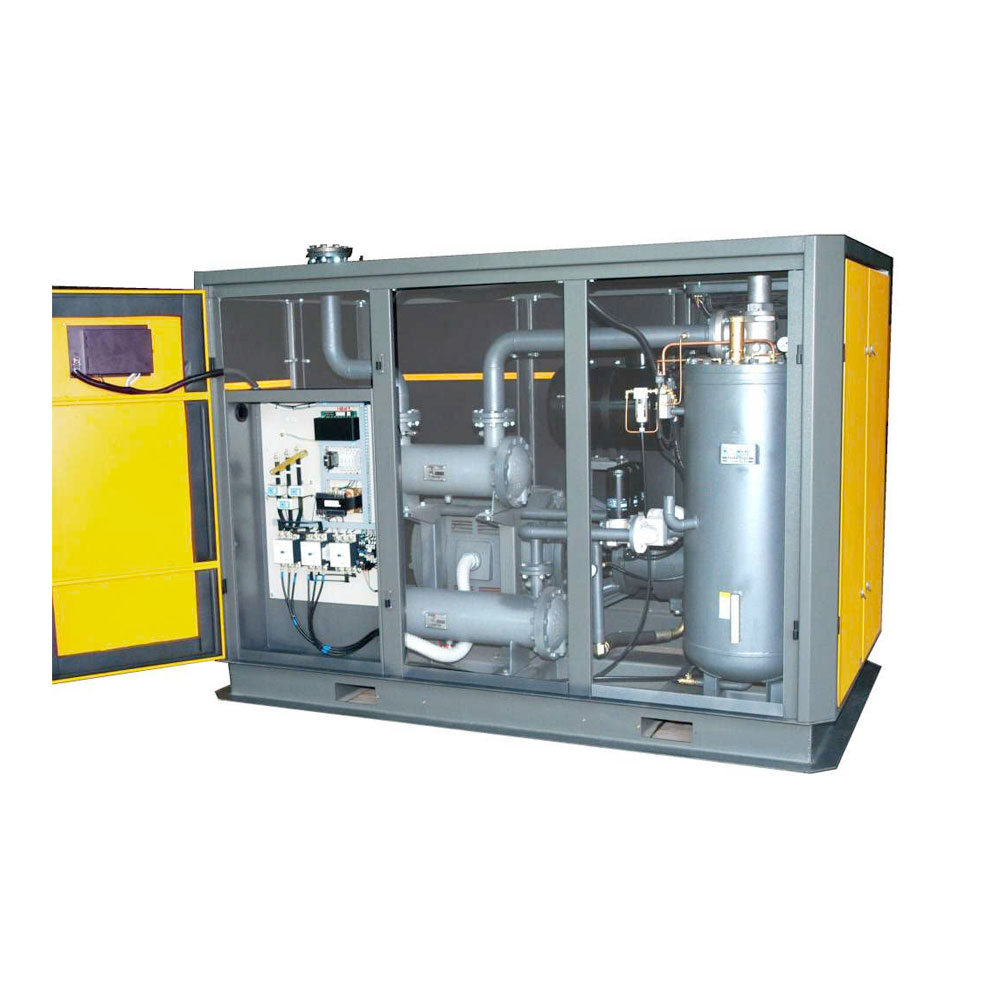

Máy nén khí trục vít

Máy nén khí trục vít sử dụng chuyển động tròn của trục vít sử dụng 2 buli được nối vào 2 trục vít ép khí vào trong thể tích nhỏ hơn. Máy nén khí trục vít không dầu được dùng trong các ngành công nghiệp sạch như thực phẩm, dược, y tế, bia, rượu …. với dải công suất lớn từ 7,5kw (10HP) – 240 kw(300HP).

Một hệ thống máy nén khí hoàn chỉnh sẽ bao gồm: Máy nén khí → Bình tích áp → Máy sấy khí → Lọc → thiết bị tiêu thụ khí nén. Sơ đồ hệ thống được mô tả như hình dưới

Tác dụng của từng thiết bị trong hệ thống được mô tả tóm lược như sau:

– Máy nén khí: tạo ra khí nén với lưu lượng và áp lực theo yêu cầu của khách hàng. Máy nén khí có dầu được dùng đối với các ngành sản xuất cơ khí nói chung và máy nén khí không dầu được áp dụng trong ngành công nghệ sạch như thực phẩm, thuốc, bia…

– Bình tích áp:  Thông thường máy nén khí khi bắt đầu hoạt động không thể đáp ứng ngay được áp lực yêu cầu của sản xuất ( Ví dụ nhà máy cần có khí nén với áp lực 8 bar để điều khiển một thiết bị nào đó ) mà máy nén khí phải chạy một thời gian ( thông thường khoảng 1 – 2 phút ) mới đạt được áp lực 8 bar như vậy nếu không có bình tích áp thì sẽ có độ trễ nhất định trong việc điều khiển. Nhu vậy có thể nói bình tích áp có tác dụng như là một nơi tích trữ áp lực khí nén để đáp ứng nhu cầu sản xuất đồng thời có tác dụng tách một phần nước trong khí nén và giảm nhiệt độ của khí nén trước khí đi vào máy sấy khí. Khi máy nén khí tích trữ áp lực đủ lớn vào bình tích áp thì nó sẽ dừng máy hoặc chạy ở chế độ không tải tuỳ thuộc vào việc cài đặt. Độ lớn của bình tích áp sẽ phụ thuộc vào từng công nghệ của mỗi một nhà máy.

– Máy sấy khí: có tác dụng làm khô khí nén bằng việc tác nước. Hiện trên thị trường có 02 loại máy sấy đó là (1) loại máy sấy tách nước theo nguyên lý làm lạnh khí nén để ngưng tụ nước, (2) loại máy sấy tách nước theo nguyên lý hấp thụ nước qua các hạt hút nước.

– Bộ lọc: Có tác dụng lọc các tạp chất, nước và dầu trong khí nén, tuỳ theo yêu cầu của khách hàng mà có thể phải dùng 1 cấp, 2 cấp hoặc 3 cấp lọc. Cấp lọc thứ nhất thông thường chặn được các tạp chất với kích thước ≥ 0,1 Micromet , cấp lọc thứ hai chặn được tạp chất với kích thước ≥ 0,01 Micromet , cấp lọc thứ ba thông thường là lọc bằng than hoạt tính được dùng trong công nghiệp sạch chặn được tạp chất với kích thước ≥ 0,003 Micromet.
